電快速瞬變脈沖群發生器的使用方法說明
摘要：電快速脈沖群發生器是評估電氣和電子設備的供電電源端口、信號、控制和接地端口在受到電快速瞬變脈沖群干擾時的性能確定一個共同的能再現的評定依據。 |
脈沖群發生器是用于浪涌測試的一種儀器，主要測試的是EUT對雷電產生的感應電壓瞬變的抗擾度。因為在EUT的使用過程中，在發生雷電時，在電源線和信號線上可能會產生一個感應的高峰電壓，這個電壓可能會導致EUT性能下降甚至損壞，浪涌測試是通過浪涌信號發生器模擬產生一個尖峰電壓，耦合到電源線和數據線上，觀察EUT在這么大的感應電壓沖擊下是否能正常的工作。
下面我們來說說如何使用脈沖群發生器。
脈沖群發生器應該安裝在參考平面上，并且用厚度為0.1m±0.01m的絕緣支座將設備與地面分開。設備安置的平面四周應該比設備多延伸出0.1m，并且要和保護接地相連接，設備除了下方與地面有所距離，四周也要與其它的導電性結構有一定的距離，小距離也要大于0.5m。連接時要保證試驗舍友的接地電纜與慘考水平面的所有接頭的連接電量小，這樣才不會影響設備的試驗結果。
脈沖群發生器和試驗設備之間的信號線和電源線的長度應該為0.5m±0.05m，電纜線的長度過長的話，超過0.5m的部分應該折疊在一起并且放置在接地參考平面上方0.1m的地方。所以說為了保證脈沖群測試可以達到預期的效果，就要保證實驗的可比性和可重復性，就一定要和規范實驗的配置。在進行實驗設備的配置時，一定要按照要求標準IEC61000-4-4的相關要求來進行配置。一般來說試驗方有兩種，一種是在實驗室進行的試驗，一種是在設備終安裝好后進行設備的試驗，不過友情提醒還是在實驗室進行型式試驗，畢竟實驗室的環境更加符合試驗的標準，而且試驗設備比較完善，比較有利于試驗的進行和結果的記錄，發生問題時才可以及時進行處理，避免安裝之后產生問題，不利于問題的解決。
脈沖群發生器可以對電器和電子設備所受到的脈沖群進行測試，只有規范的進行試驗，才可以得到想要的結果。
產品介紹：
電路中，諸如來自切換瞬態過程（切斷感性負載、繼電器觸點彈掉等），通常會對同一電路中的其他電氣和電子設備產生干擾。這類干擾的特點是：高幅值、短上升時間、高重復率和低能量。成群出現的窄脈沖可對半導體器件的結電容充電，當累積到一定程度后可能引起電路或設備出錯。脈沖群發生器為評估電氣和電子設備的供電電源端口、信號、控制和接地端口在受到電快速瞬變脈沖群干擾時的性能確定一個共同的能再現的評定依據。

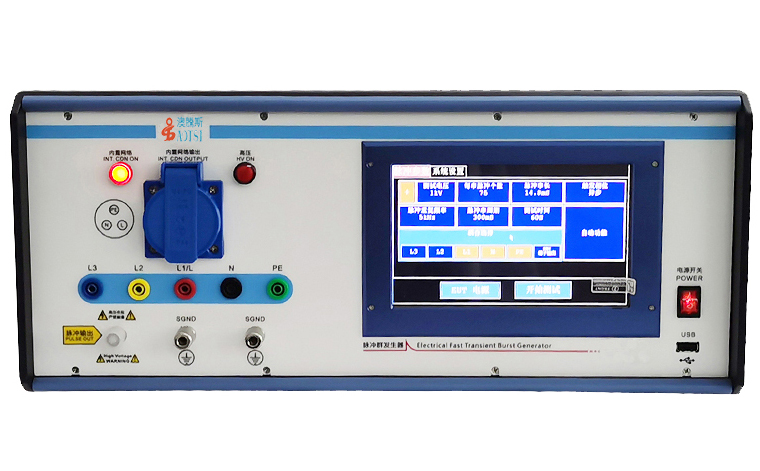

AOTSI-400系列群脈沖發生器旨在為評定電氣、電子產品的電源線、信號線或控制線經受電快速瞬變脈沖群干擾時的性能確定一個共同的、能再現的依據。該發生器的性能完全滿足IEC61000-4-4和GB/T17626.4標準的要求。
主要特點：
· 7寸觸摸LCD界面，功能豐富，操作方便，性價比高。
· 電子式高壓電源，電壓穩定精度高。
· 脈沖形成電路中采用進口無感大功率電阻，確保脈沖波形穩定不變。
· 耦合網絡采用新技術，輸出能量充足。
· 高電壓達5kV，脈沖串長度、脈沖串間隔可調。蕞高脈沖重復率達1.2MHz。
適用行業：
1、 家用電器行業
2、 手機數碼行業及模組生產行業
3、 電子原器件行業
4、 燈飾照明行業及LED驅動電源行業
5、 低壓電器開關繼電器行業
6、 電力電表設施行業
7、 醫療器械行業
8、 信息技術行業
9、 安防設施樓宇對講系統行業
10、電信終端設備行業
